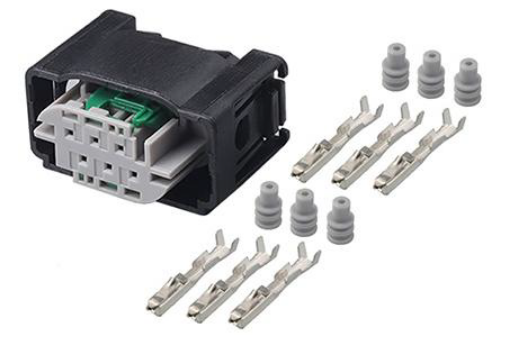

Plugg for Bosch elektronisk gass

Passer Bosch gasspjeldhus 68, 74 og 82 mm

Pinne 1 A - Motor - (DBW motorjord)
Pinne 2 B - Pot - (TPS jord)
Ben 3 C - Pot + (TPS pluss)
Ben 4 D - Motor + (DBW motor pluss)
Pinne 5 E - Pot 2 (TPS AV2)
Pinne 6 F - Pot 1 (TPS AV1)

Maxxecu-tilkobling:

Pinne 1 A - Motor - (bakke)
Pinne 2 B - Pot - (jord)
Pinne 3 C - Pot + (+5v)
Pin 4 D - Motor + (+12v)
Pinne 5 E - Pot 2 (AIN x)
Pinne 6 F – Pot 1 (AIN x)

Bildet viser et eksempel med dobbelt e-ventilhus med e-gass. Hvis bare ett gasshus brukes, bruk kun e-throttle 1 hoved- og e-throttle 1 backup.
