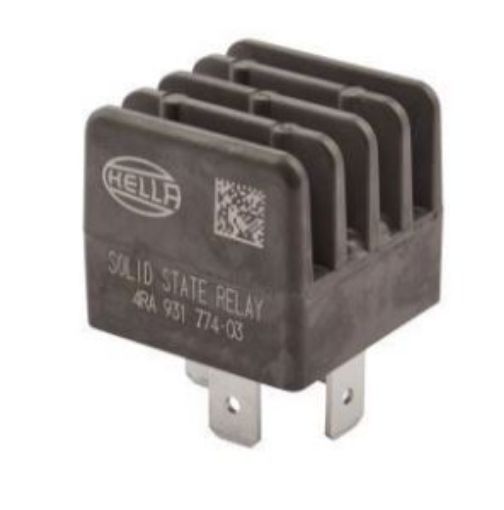

HELLA 4RA 931 774-031 solid-state relé 12V 4-polet
HELLA 4RA 931 774-031 er et 12V 4-polet solid-state hovedstrømrelé, utviklet for krevende automotive applikasjoner der det stilles krav til driftssikkerhet, høy koblingsfrekvens og kompakt konstruksjon. Reléet brukes typisk i elektriske systemer til blant annet viftemotorer, glødeplugger, lykter og varmesystemer, der tradisjonell mekanisk reléstyring ikke alltid er den beste løsningen.
Reléet er utført som et normalt åpent relé med 1 Form A / SPST N/O kontaktfunksjon og er beregnet for pulsasjonsstyrte belastninger. Som solid-state relé arbeider det uten mekaniske kontaktdeler på samme måte som et tradisjonelt relé, noe som gir stillegående drift, høy koblingsstabilitet og lang levetid ved gjentatt belastning.
Den forseglede konstruksjonen med IP67-beskyttelse gjør reléet egnet for montering i krevende miljøer der det kan bli utsatt for fukt, støv og temperatursvingninger. Reléet er dessuten bygget uten monteringsbrakett og leveres med 4-polet Plug Type B-tilkobling, noe som gjør det relevant både for utskifting og spesialbygg der plass og monteringsform har betydning.
HELLA 4RA 931 774-031 er oppgitt med en kontinuerlig strøm på opptil 22A og har overbelastningsbeskyttelse opptil 80A. I tillegg er det konstruert for drift ved temperaturer fra -40°C til +125°C og kan arbeide med koblingsfrekvenser på opptil 1000 Hz. Reléet er også beskrevet som motstandsdyktig mot kortslutning, overbelastning, feil polaritet og avbrudd i jordforbindelsen, noe som gjør det godt egnet til krevende elektriske installasjoner i kjøretøy.
Spesifikasjoner
Produsent: HELLA
Varenummer: 4RA 931 774-031
Type: Solid-state relé / hovedstrømrelé
Spenning: 12V
Antall ben: 4
Kontakttype: 4-polet Plug Type B
Kontaktfunksjon: Normalt åpen, 1 Form A / SPST N/O
Driftsart: Pulsasjonsstyrt
Beskyttelsesklasse: IP67
Koblingsfrekvens: Opptil 1000 Hz
Driftstemperatur: -40°C til +125°C
Maks. kontinuerlig strøm: Opptil 22A
Belastning ved 25°C: 18A
Belastning ved 105°C: 12A
Overbelastningsbeskyttelse: 80A
Montering: Uten monteringsbrakett
Egenskaper: Stillegående drift, høy koblingsstabilitet, kompakt design
Erstatter / kryssreferanser
Mercedes-Benz: A 002 542 48 19, 002 542 48 19
VW: 990 002 047
Ford: 9M6T-14N135-AA
Jaguar: 02C2C6786
AGCO: 700727079
Andre nummer: HELLA 4RA007865-031, WÜRTH X04142
